1. Mind a dugattyús, mind a membránszivattyúk pulzációt vagy nyomáscsúcsokat hoznak létre működés közben, ami nem kívánatos és káros az alkatrészek zavartalan működésére és élettartamára nézve. Egy akkumulátor felszerelése a szivattyú utáni áramlás mellett elfogadható szintre csillapítja a pulzációt (3. ábra). Tipikus alkalmazások az adagolószivattyúk, kis dugattyús szivattyúk stb.
2. Hirtelen áramkimaradás esetén pl. Például, cső- vagy csatlakozási hiba, szivattyú meghibásodása stb., az akkumulátor elegendő energiát tud biztosítani egy működési ciklus befejezéséhez, vagy lehetővé teszi a működtetők, szelepek stb. „biztonságos” helyzetbe való visszaállítását, és így megakadályozza a berendezés vagy a termék károsodását. Az ilyen vészáramforrás rendelkezésre állása elengedhetetlen olyan esetekben, amikor hidraulikus tápellátás szükséges biztonsági ajtó zárásához, elektromos kapcsolóhoz, biztonsági szelephez, vészfékekhez stb.
Jellemző alkalmazási terület az erőművi égők tüzelőanyag-ellátása. A 4. ábra azt szemlélteti, hogy a "B" pontnál bekövetkező meghibásodás, amely energiaveszteséget okoz, az "A" elektromos szelep kézi felülírásával ellensúlyozható, így kihasználva az akkumulátor potenciális energiáját.
3. Zárt hidraulikus körben a hőtágulás a hőmérséklet emelkedése miatt nyomásnövekedést okozhat.
A vezetékbe szerelt akkumulátor védi a szelepeket, tömítéseket, nyomásmérőket stb. Gyakori alkalmazások a finomítókban és a csővezetékekben (5. ábra)
4. Mivel hosszú ideig állandó statikus nyomásra van szükség, az akkumulátor nélkülözhetetlen, mivel ez kompenzálja a kötéseken, tömítéseken stb. keresztüli szivárgásból adódó nyomásveszteséget, valamint az üzemi ciklus során esetlegesen fellépő nyomáscsúcsokat. Tipikus alkalmazási területei a zárórendszerek (6. ábra), rakodóplatformok, keményítőprések, szerszámgépek, kenőrendszerek stb.
5. A gyors szelepzárás lökéshullámokat (vízkalapács) kelthet, ami a csövek, csatlakozások, szelepek stb. túlnyomását eredményezheti. Megfelelő akkumulátor használata semlegesítheti vagy jelentősen csökkentheti az ütést. Tipikus alkalmazások a víz (7. ábra), az üzemanyag- és olajelosztó körök, a mosóberendezések stb.
6. A hidraulikus hajtású berendezések mechanikai ütéseit az akkumulátorok elnyelhetik. Alkalmazási lehetőségek a targoncák, mobildaruk, mezőgazdasági és mélyépítési gépek, kőzúzók stb. meghajtó- és felfüggesztési rendszereiben vannak. (8. ábra)
7. Folyadékleválasztó (transzfer gát)
Abban a rendszerben, ahol a kör egyik oldalán kialakuló folyadéknyomást egy másik közegbe kell átvinni anélkül, hogy a két folyadék összekeveredhetne, a húgyhólyag-akkumulátor biztosítja a kielégítő megoldást (9. ábra).
Az akkumulátortömlő rugalmas gátként működik a két folyadék vagy egy gáz és egy folyadék között, azonnali reakciót biztosítva a rendszer nyomásának csökkentése nélkül.
Kiválasztás
A következő paraméterek vesznek részt az akkumulátor kiválasztásában; a legfontosabbak azok.
1. Üzemi nyomás
A minimális és maximális üzemi nyomás (P1, P2), valamint a megengedett legnagyobb üzemi nyomás értékének kisebbnek vagy egyenlőnek kell lennie az akkumulátor maximális megengedett üzemi nyomásával, amelyet biztonsági okokból kell kiválasztani.
2. Munkatérfogat
Az akkumulátor megfelelő méretéhez a maximális és minimális üzemi nyomáson felül a tárolandó vagy felhasználandó folyadék térfogatára (AV) is szükség van.
3. Munkaközegek
Általában a munkaközeg nitrogén és hidraulikaolaj vagy emulzió. Speciális média esetén kérjük, először forduljon hozzánk.
4. Üzemi hőmérséklet
A hólyag és a héj anyagválasztását az üzemi hőmérséklet határozza meg, amely befolyásolja az előterhelési nyomást, és ebből következően az akkumulátor térfogatát is.
5. Maximális áramlási sebesség
Ugyanezen (AV) esetén az akkumulátorcsatlakozás méretét a szükséges azonnali áramlási sebesség befolyásolhatja.
6. Helyszín
Fontos ismerni az akkumulátor esetleges megnevezését, hogy a tervezés megfeleljen a helyi tervezési és vizsgálati paramétereknek.
7. Térfogatszámítás
| Alkalmazás | Térfogatszámítási képlet | Megjegyzés |
| Folyadékenergia tároló | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Hangerő szükséges ( m3 ); Előtöltési nyomás P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : Hatékony hangerő ( m3 ) |
| P 1 : Min. üzemi nyomás (Pa) |
| P 2 : Max. üzemi nyomás (Pa) |
| n : Együttható; n=1 (izoterm), n=1,4 (adiabatikus) |
| Pulzáció csillapító | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : A henger hatékony területe ( m2 ) |
| L : Dugattyúlöket hossza (m) |
| k : A szivattyú típusához kapcsolódó együttható: |
| - Egyszeres működésű egydugattyú: 0,60 |
| - Kettős működésű egydugattyú: 0,25 |
| - Egyszeres működésű kettős dugattyú: 0,25 |
| - Kettős működésű kettős dugattyú: 0,15 |
| - Egyszeres működésű háromdugattyú: 0,13 |
| - Kettős működésű háromdugattyú: 0,05 |
| Előtöltési nyomás: az üzemi nyomás 60%-a |
| Elnyeli a vészhelyzeti energiát | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : A hidraulika olajkör általános minősége (kg) |
| v : Folyadék áramlási sebesség (m/s) |
| Előtöltési nyomás: az üzemi nyomás 90%-a |
Megjegyzés:
1. Az előtöltési nyomást az alkalmazás helyének megfelelően kell meghatározni.
2. n=1, ha a nitrogén kompressziója vagy expanziója olyan lassan megy végbe (több mint 3 perc), hogy teljes hőcsere lehetséges a gáz és a környezet között, vagyis állandó hőmérsékleten, akkor a feltétel izoterm n=1,4, amikor a működés olyan gyors, hogy nem megy végbe hőcsere, a feltétel adiabatikus.
Modelljelölések
1. Hidraulikus hólyag-akkumulátor
2. Szerkezet: A: Kis nyílás AB: Nagy nyílás
3. Névleges kapacitás: L
4. Névleges nyomás: bar
5. Csatlakozás típusa: L--F menet--karimás
6. Közeg: Y--hidraulikaolaj R--emulzió

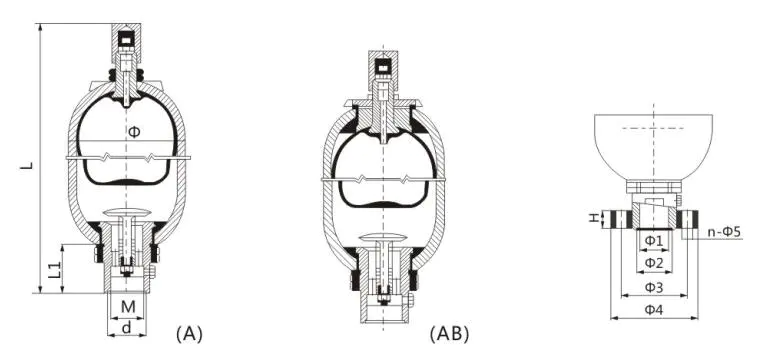

Modell kód és méret
Rendelési megjegyzés
1. Rendeléskor a modellt és a kódokat teljes egészében fel kell tüntetni. Például az NXQ-A-40/31,5-L-Y akkumulátor jelentése: üzemi nyomás: 31,5 MPa, névleges térfogata: 40L, hengerszerkezet: kis nyílás, alsó javítás közeg: hidraulika olaj, csatlakozási mód: menetes, átmérő: Φ219.
(1) Az akkumulátor rögzítésére nem alkalmaznak hegesztést, borítást és mechanikus megmunkálást.
(2) Oxigén vagy levegő tilos feltölteni az akkumulátort; csak nitrogént vagy más inert gázt használjon.
(3) Amikor az akkumulátort energiatakarékosság céljából használják, a töltési nyomásnak alacsonyabbnak kell lennie, mint a hidraulikus rendszer legalacsonyabb üzemi nyomásának 90%-a (általában 60%-80%)
(4) Az akkumulátor beszerelésekor ellenőrizze, hogy a csatlakozó port nem szivárog-e.
(5) Szükség szerint azonnal ellenőrizze a nyomást, miután az akkumulátort lerakta.
2. Ha a felhasználó az azonos kapacitású nagy átmérőjű sorozatú akkumulátort választja, kérjük, vegye figyelembe az átmérőt a modell hátoldalán és a kódot. Például egy 40 literes akkumulátorhoz kétféle cső létezik, az egyik 219 dollár, a másik 299 dollár, ha a felhasználónak 299 dollár átmérője, üzemi nyomása: 31,5 MPa, henger szerkezete: nagy nyílás/felső javítás, közepes: hidraulika olaj, csatlakozási mód: menet. az ilyen típusú akkumulátort a következőképpen kell kifejezni: NXQ-AB-40/31.5-L-Y(Φ299).
Ha a felhasználó kis átmérőjű sorozatot választ, az átmérőt nem kell megjegyezni.
3. Ha speciális követelményei vannak az akkumulátorral kapcsolatban, kérjük, egyeztessen cégünk műszaki munkatársával.
Telepítés
1. Az akkumulátort függőlegesen, a gázszeleppel függőlegesen kell felszerelni. Az ellenőrző teret a gázszelep közelében kell tartani.
2. Az akkumulátort szorosan a tartóra vagy a falra kell rögzíteni.
3. Ha a fluktuáció pufferelésére és elnyelésére használják, az akkumulátort a fluktuációforrás közelében kell elhelyezni.
4. Visszacsapó szelepet kell elhelyezni az akkumulátor és a hidraulikus szivattyú közé, hogy megakadályozzák az olaj visszaáramlását az akkumulátorba, amikor a szivattyú elektromos gépe leáll.
5. Elzárószelepet kell elhelyezni az akkumulátor és a csőrendszer közé, hogy a gáztöltéshez, a leeresztési sebesség beállításához vagy a hosszú távú leállításhoz használják.
6. Az akkumulátor rögzítésekor hegesztést nem szabad alkalmazni.
Nitrogén feltöltése
1. A nitrogén feltöltése előtt az akkumulátort ellenőrizni kell.
2. A nitrogént lassan kell feltölteni, hogy a húgyhólyag ne törjön el a gyors feltöltéssel.
3. Oxigén, tömör levegő vagy más gyúlékony gáz nem használható.
4. A gáztöltő berendezést a nitrogén feltöltésére kell használni. A gáztöltő készülék az akkumulátor elválaszthatatlan része, amely a töltéshez, leeresztés méréshez és a töltési nyomás beállításához használható Gáztöltő készülék.
5. Töltőnyomás meghatározása:
(1) Pufferhatás: A töltési nyomás legyen a telepítés helyének normál nyomása vagy valamivel magasabb.
(2) Ingadozás elnyelése: A töltőnyomásnak az átlagos ingadozási nyomás 60%-ának kell lennie.
(3) Energiatárolás: A töltési nyomásnak kisebbnek kell lennie a minimális üzemi nyomás 90%-ánál (általában 60%-80%-ánál), és nagyobbnak kell lennie a maximális üzemi nyomás 25%-ánál.
(4) A forró duzzadás kompenzálása: A töltési nyomásnak a hidraulikus rendszer zárt körének minimális nyomása vagy valamivel alacsonyabbnak kell lennie.
Ellenőrzés és javítás
1. Szivárgás ellenőrzése:
Telepítés után hetente ellenőrizze a gáznyomást a hólyagban. Egy hónappal később, havonta, fél év múlva, félévente ellenőrizze.
Ellenőrzési módszer:
Helyezzen egy visszacsapó szelepet az olajcsőbe, amely összeköti az akkumulátor olajbemenetét és az olajdobozt, és szereljen be egy nyomásmérőt a visszacsapó szelep elé. Lassan nyissa ki a visszacsapó szelepet, hogy az olaj visszatérjen az olajtartályba, és ezzel egyidejűleg figyelje a nyomásmérőt. A mutató eleinte lassan lefelé fordul, a dwon pedig gyorsan nullára változik egy bizonyos ponton. A mutató mozgási sebességének megváltozott értéke a gáztöltési nyomás. Emellett gáztöltő berendezés is használható a nyomás ellenőrzésére, de minden ellenőrzés során a gáz kiürül.
2. Ha az akkumulátort hosszabb ideig nem használják, a visszacsapó szelepet el kell zárni annak biztosítására, hogy az olajnyomás meghaladja a töltési nyomást.
3. Ha az akkumulátor nem működik, ellenőrizze, hogy nincs-e szivárgás. Ha nincs nitrogén a húgyhólyagban, és kifolyt az olaj a gázszelepből, ellenőrizze a tömlőt.
4. Az akkumulátor leszerelése előtt engedje le az olajat. Először engedje ki a nitrogént a töltőkészülékkel, majd az alkatrészeket le lehet szerelni.
5. Ha a szállítás és a tesztelés során az anyák kilazulása miatt szivárgás tapasztalható, ellenőrizze, hogy a tömítőgyűrű a résben van-e. Helyezze a tömítőgyűrűt a megfelelő helyre, és forgassa el az anyát. Ha továbbra is szivárog, cserélje ki az alkatrészeket.
függelék
1. Hibakeresés előtt a csőben lévő levegőt ki kell engedni.
2. Helyezzen egy biztonsági szelepet az olajbemenetbe, ha az akkumulátor 10 liternél nagyobb.
3. Ellenőrizze a nitrogénnyomást, mielőtt az akkumulátor működésbe lép.
4. Oxigén és gyúlékony gáz használata tilos a robbanás elkerülése érdekében.

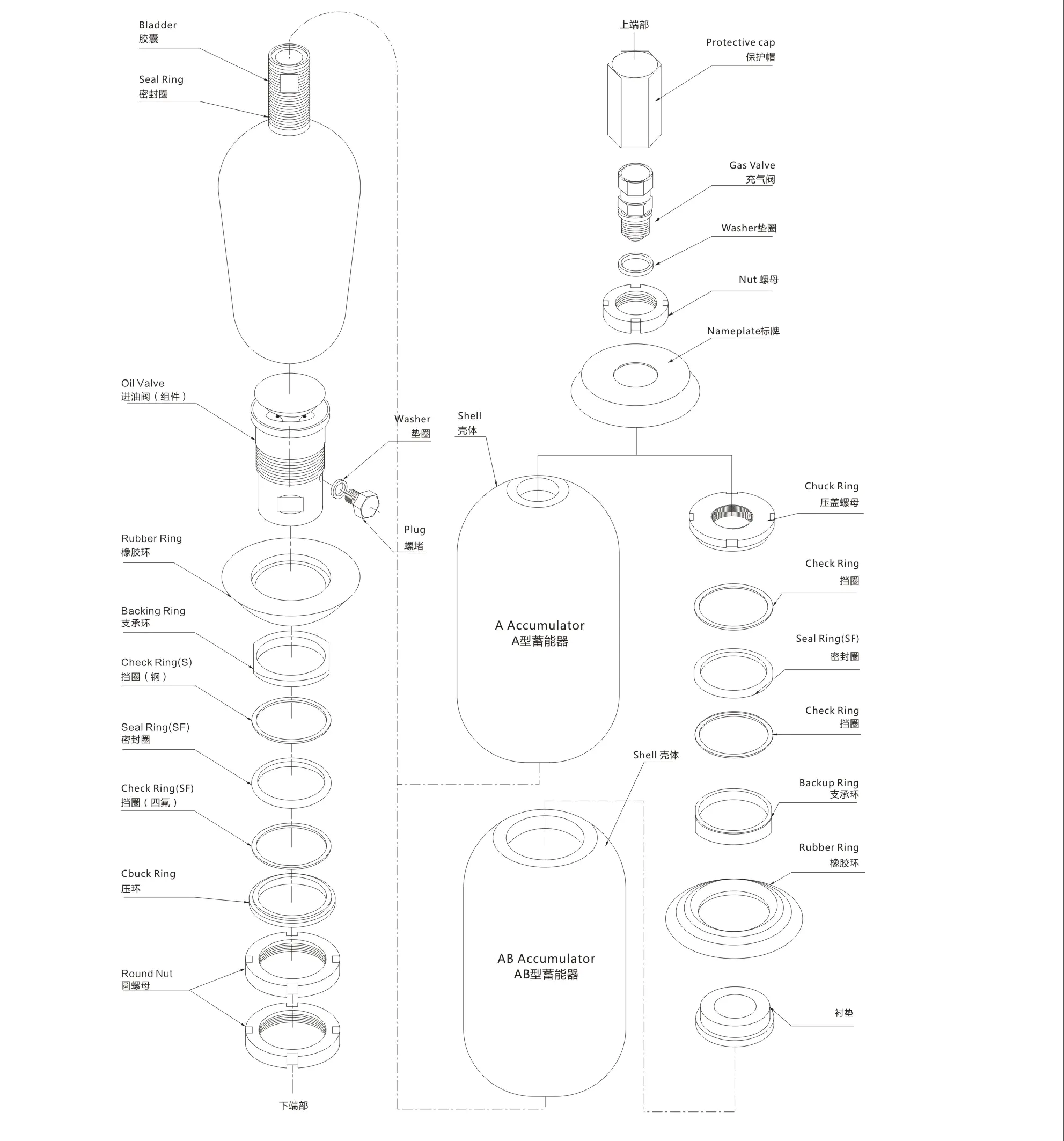

Hólyag-akkumulátor szerelvény vázlatos rajza
