Rozsdamentes acél hólyag-akkumulátor

A rozsdamentes acél tömlős akkumulátor a hidraulikus rendszerekben használt energiatároló eszköz. Egy gáz (általában nitrogén) összenyomhatóságát használja fel az energia tárolására és felszabadítására, elsősorban a hidraulikus rendszer nyomásának stabilizálására, az ütések elnyelésére és az energiakompenzáció biztosítására.

Kérjen árajánlatot >

PREV：PED típusú hólyag-akkumulátor KÖVETKEZŐ：Nincs következő termék

Alapszerkezet
A rozsdamentes acél tömlős akkumulátor alapszerkezete három részből áll:
1. Shell: Jellemzően varrat nélküli 304-es vagy 316-os rozsdamentes acélcsőből készül, kiváló magas hőmérséklet- és korrózióállósággal (pl. savakkal, lúgokkal és sópermettel szembeni ellenállás), így különösen alkalmas magas hőmérsékletű és korrozív környezetekben.
2. Hólyag: A héjon belül található, olajálló gumiból vagy fluorgumiból készült. A hólyag tele van nitrogénnel (vagy más inert gázzal), a külső része pedig hidraulikaolajjal.
3. Kihúzásgátló eszköz: A húgyhólyag és a héj érintkezési felülete között található, megakadályozza, hogy a hólyagot a nagynyomású olaj kinyomja. A gyakori formák közé tartoznak az olajszelepek vagy a védőrácsok.

Működési elv
A rozsdamentes acél tömlős akkumulátorok a folyadék és a gáz kölcsönhatása révén érik el az energiaátalakítást:
1. Energiatárolási folyamat (töltés): Amikor a hidraulikus rendszerben a nyomás meghaladja az előtöltött nitrogéngáz nyomását a hólyagban, a hidraulika olaj az akkumulátorba szorul, összenyomja a tömlőt és csökkenti annak térfogatát, ezáltal növeli a nyomást. Az energia a hólyagban sűrített gázként tárolódik.
2. Energiafelszabadítási folyamat: Amikor a rendszer nyomása csökken, a benne lévő nagynyomású nitrogéngáz kitágul, és kinyomja a hidraulikaolajat az akkumulátorból, hogy pótolja a rendszerhez szükséges energiát, ezáltal fenntartva a rendszer stabilitását.

Főbb jellemzők
1. Erős korrózióállóság: A rozsdamentes acél külső héjnak köszönhetően kiválóan ellenáll a magas hőmérsékletnek és a korrózióállóságnak, amely lehetővé teszi a hosszú távú stabil működést zord környezetben.
2. Könnyű súly: A hagyományos acél akkumulátorokhoz képest a rozsdamentes acél tömlős akkumulátorok nagyobb fajlagos szilárdságúak, könnyebbek, kompakt szerkezetűek, könnyen telepíthetők és karbantarthatók.
3. Széles alkalmazási tartomány: Széles körben használják hidraulikus présekben, fröccsöntő gépekben, hajókormányművekben, építőipari gépekben és egyéb berendezésekben, elsősorban ütközési terhelések pufferelésére, nyomás kompenzálására és energia tárolására. Rendelési utasítások: Kérjük, vegye fel velünk a kapcsolatot, ha bármilyen különleges igénye van.

Termék
Leírás

Ügyfeleink igényei szerint tervezhetünk és fejleszthetünk, hogy megfeleljünk a különböző ügyfelek igényeinek.

Modelljelölések

1. Rozsdamentes acél tömlőakkumulátorok

2. Építés
A: Kis nyílás B: Nagy nyílás

3. Névleges térfogat (L)

4. Névleges nyomás (MPa)

5. Hidraulikus port
L: Menetes F: Karimás

6. Közepes
Y: Hidraulika olaj
R: Emulzió
N: Második csoport közepes

Termékleírások

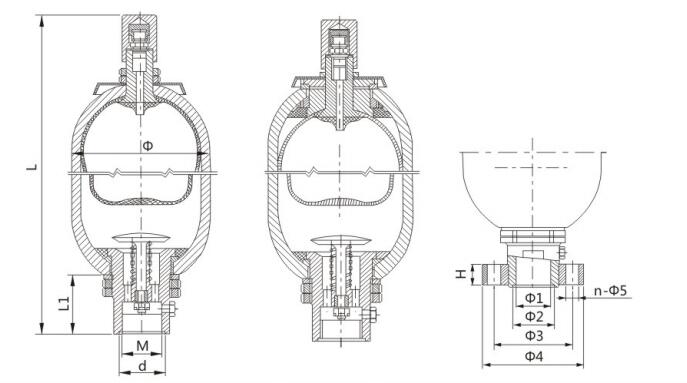

Modell kód és méret

Modell kód	Névleges nyomás (MPa)	Névleges térfogat (L)	M	d	Φ1	Φ2	Φ3	Φ4	n-Φ5	L1	H	szál (L)	Karima (F)	Φ	Súly (kg)
BNXQ-A-0,4/ -L(F)-	10	0.4	M27×2	/	22	30	85	115	4-Φ17	52	22	260	270	89	3/3
BNXQ-A-0,63/ -L(F)-	10	0.63	M27×2	/	22	30	85	115	4-Φ17	52	22	315	325	89	3,5/3,5
BNXQ-A-1/ -L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	430	440	89	4,5/4,5
BNXQ-A-1/ -L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	330	340	114	5/5.5
BNXQ-A-1.6/ -L(F)-	10	1.6	M27×2	/	22	30	85	115	4-Φ17	52	22	365	380	114	11/12.5
BNXQ-A-2.5/ -L(F)-	10	2.5	M42×2	50	42	50	97	130	6-Φ17	66	28	430	445	152	14/15
BNXQ-A-4/ -L(F)-	10	4	M42×2	50	42	50	97	130	6-Φ17	66	28	540	555	152	16/18.5
BNXQ-A-6.3/ -L(F)-	10	6.3	M42×2	50	42	50	97	130	6-Φ17	66	28	710	725	152	22/25.5
BNXQ- -10/ -L(F)-*	10	10	M60×2	70	55	65	125	160	6-Φ21	90	32	650	665	219	39/48
BNXQ- -16/ -L(F)-*	10	16	M60×2	70	55	65	125	160	6-Φ21	90	32	860	875	219	54/63
BNXQ- -20/ -L(F)-*	10	20	M60×2	70	55	65	125	160	6-Φ21	90	32	985	1000	219	62/72
BNXQ- -25/ -L(F)-*	10	25	M60×2	70	55	65	125	160	6-Φ21	90	32	1160	1175	219	74/84
BNXQ- -32/ -L(F)-*	10	32	M60×2	70	55	65	125	160	6-Φ21	90	32	1400	1415	219	90/101
BNXQ- -40/ -L(F)-*	10	40	M60×2	70	55	65	125	160	6-Φ21	90	32	1680	1695	219	108/119
BNXQ- -20/ -L(F)-*	20	20	M60×2	70	55	65	125	160	6-Φ21	90	32	680	695	219	80/91
BNXQ- -25/ -L(F)-*	20	25	M60×2	70	55	65	125	160	6-Φ21	90	32	770	785	219	90/102.5
BNXQ- -40/ -L(F)-*	20	40	M72×2	80	70	80	150	200	6-Φ26	106	40	1050	1065	299	118/136
BNXQ- -50/ -L(F)-*	20	50	M72×2	80	70	80	150	200	6-Φ26	106	40	1230	1245	299	138/159.5
BNXQ- -63/ -L(F)-*	20	63	M72×2	80	70	80	150	200	6-Φ26	106	40	1470	1485	299	171/197
BNXQ- -80/ -L(F)-*	20	80	M72×2	80	70	80	150	200	6-Φ26	106	40	1810	1825	299	213/246
BNXQ- -100/ -L(F)-*	20	100	M72×2	80	70	80	150	200	6-Φ26	106	40	2190	2205	299	253/293
BNXQ- -150/ -L(F)-*	20	150	M72×2	80	70	80	150	200	6-Φ26	106	40	3125	3140	299	335/393
BNXQ- -63/ -L(F)-*	20	63	M85×2	95	83	95	170	230	6-Φ26	110	40	1170	1185	351	170/185.5
BNXQ- -80/ -L(F)-*	20	80	M85×2	95	83	95	170	230	6-Φ26	110	40	1395	1410	351	206/225
BNXQ- -100/ -L(F)-*	20	100	M85×2	95	83	95	170	230	6-Φ26	110	40	1660	1675	351	250/273
BNXQ- -125/ -L(F)-*	20	125	M85×2	95	83	95	170	230	6-Φ26	110	40	1990	2005	351	304/332
BNXQ- -150/ -L(F)-*	20	150	M85×2	95	83	95	170	230	6-Φ26	110	40	2310	2325	351	356/389
BNXQ- -160/ -L(F)-*	20	160	M85×2	95	83	95	170	230	6-Φ26	110	40	2450	2465	351	379/414
BNXQ- -180/ -L(F)-*	20	180	M85×2	95	83	95	170	230	6-Φ26	110	40	2700	2715	351	420/459
BNXQ- -200/ -L(F)-*	20	200	M85×2	95	83	95	170	230	6-Φ26	110	40	2980	2995	351	466/509

Rendelési megjegyzés
Ha különleges igényei vannak, forduljon cégünkhöz tanácsért.
