  • NXQ sorozatú akkumulátorhólyag
Akkumulátor hólyag

NXQ sorozatú akkumulátorhólyag

Az NXQ sorozatú akkumulátorhólyag a hidraulikus rendszerek kritikus energiatároló eleme, elsősorban az energiaingadozások elnyeléséért és az energia felszabadításáért felelős a rendszer zökkenőmentes működéséhez.

Árajánlat kérése >
  • NXQ sorozatú akkumulátorhólyag
Előző:Nincs előző termékKövetkező:Nincs következő termék

Fő funkciók
1. Energiatárolás: Amikor a hidraulikus szivattyú nyomás alá helyezi a rendszert, az akkumulátortömlő deformálódik, és a belső nitrogént (vagy más sűrített gázt) összenyomja az energia tárolására.
2. Nyomásstabilizálás: Amikor a rendszer nyomása leesik, az akkumulátortömlő visszapattan, felszabadítja a sűrített gázt, hogy pótolja a hidraulikaolajat, és fenntartsa a rendszernyomást a beállított érték közelében.
3. Kapacitáskompenzáció: Kompenzálja a rendszerben lévő alkatrészek, például csövek és dugattyúrudak mozgása által okozott térfogatváltozásokat.
4. Impulzusabszorpció: Hidraulikus rendszerekben a mágnesszelepek nyitása vagy zárása azonnali ütéseket (impulzusokat) generál. Az akkumulátortömlő hatékonyan elnyeli ezeket az ütéseket, védve a rendszerelemeket.


Munkaközeg:
1. Az akkumulátorhólyag belseje: Általában nitrogénnel (N2), néha más inert gázokkal töltve.
2. Az akkumulátorhólyamon kívül: Hidraulikaolajjal (Y), emulzióval (R) vagy víz-glikollal (EG) stb.
3. Anyag: A külső héj általában 20# acélból, 35CrMo vagy 316L rozsdamentes acélból készül. Az akkumulátorhólyag teste jellemzően nagy szilárdságú, olajálló gumiból készül, amely olajálló, sav- és lúgálló, hőálló és minimális deformációval rendelkezik.
4. Szabványok: Megfelel a HG2331 szabványnak (európai szabvány), és alkalmazható olyan szabványokra, mint a GB/T 20663-2017.


Általános modellek és szerkezetek:
Ez a sorozat különféle modelleket tartalmaz különböző kapacitással (0,4 litertől 200 literig). A gyakori struktúrák közé tartozik az A típusú (kis port) és az AB típusú (nagy port). A csatlakozási módok közé tartozik a karima (F) és a menetes (L). A modelljelölések általában olyan információkat tartalmaznak, mint a kapacitás, a névleges nyomás és a csatlakozási mód.

Termék
Leírás

Vevőink igényei szerint tudunk tervezni és fejleszteni, hogy kielégítsük a különböző vásárlói követelményeket.

Modelljelölések

1. Hólyagtérfogat: 0,4-100L
2. BIadder hossza: 74-1880 mm
3. Szerkezet típusa: A Type

Műszaki adatok

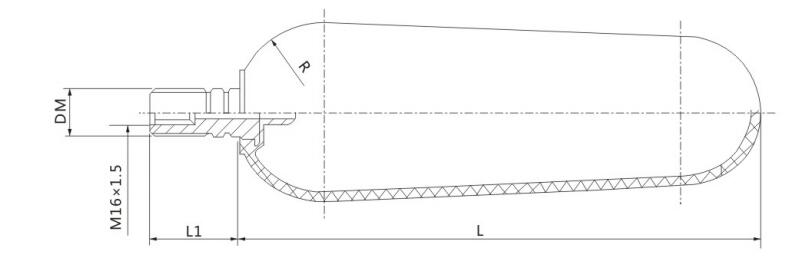

Teljes méret

1. NXQ Series Akkumulátor Hólyag Paramétertáblázat

Sorozat (Φ) Hangerő (L) DM L (mm) L2 (mm) R (mm)
89 0.4 M24×1,5 74 44 38.5
89 0.63 M24×1,5 144 44 38.5
89 1 M24×1,5 250 44 38.5
114 1 M24×1,5 150 44 49
152 1.6 M30×1,5 144 49 66
152 2.5 M30×1,5 206 49 66
152 4 M30×1,5 312 49 66
152 6.3 M30×1,5 486 49 66
219 10 M30×1,5 365 60 95
219 16 M30×1,5 569 60 95
219 20 M30×1,5 700 60 95
219 25 M30×1,5 877 60 95
219 32 M30×1,5 1110 60 95
219 40 M30×1,5 1405 60 95
219 50 M30×1,5 1735 60 95


2. NXQ Series Akkumulátor Hólyag Paramétertáblázat

Sorozat (Φ) Hangerő (L) DM L (mm) L2 (mm) R (mm)
299 20 M30×1,5 380 70 131
299 25 M30×1,5 470 70 131
299 40 M30×1,5 740 70 131
299 50 M30×1,5 950 70 131
299 63 M30×1,5 1180 70 131
299 80 M30×1,5 1480 70 131
299 100 M30×1,5 1880 70 131
299 150 M30×1,5 2815 70 131
