Dugattyús akkumulátor

A mag definíciója és szerkezete
A dugattyús akkumulátor a hidraulikusan leválasztott akkumulátorok kategóriájába tartozik. Főleg a következő összetevőkből áll:
1. Fő szerkezet: Hengert (olajkamrát), dugattyút, gázkamrát és végsapkákat tartalmaz. A dugattyú a henger belsejében található, elválasztva a hidraulikafolyadékkamrát (alsó részt) a gázkamrától (felső rész).
2. Tömítőrendszer: A dugattyú mindkét oldalára nagy pontosságú tömítések vannak felszerelve, hogy megakadályozzák a gáz beszivárgását a hidraulikafolyadékba, így fenntartva a hidraulikafolyadék tisztaságát.
3. Szabályozó szelepek: Általában előtöltő szeleppel és visszacsapó szeleppel vannak felszerelve a sűrített gáz feltöltésére és a hidraulikafolyadék áramlásának szabályozására.

Működési elv
A dugattyús akkumulátor működési folyamata hasonló egy óriási "rugóéhoz":
1. Energiatárolási szakasz: Amikor a nyomás a hidraulikus rendszerben megnövekszik (a gáz előtöltési nyomása fölé), a hidraulikafolyadék egy visszacsapó szelepen keresztül belép az akkumulátorba, felfelé nyomja a dugattyút és a felső részben összenyomja a gázt. A gáz térfogatának csökkenésével az energia tárolódik.
2. Energialeadási szakasz: Ha a rendszernek további hidraulikus energiára van szüksége (a nyomás csökken), a sűrített gáz gyorsan kitágul, lefelé nyomva a dugattyút. A dugattyú lefelé irányuló mozgása visszakényszeríti a hidraulikafolyadékot a rendszerbe, felszabadítva az energiát.

Rendelési megjegyzés
1. Például: Névleges nyomás: 31,5 MPa. A héj belső átmérője (mm): 180mm, névleges térfogat: 20L, hidraulikus csatlakozó: menetes; a végsapka menettípusa: apa, közepes: hidraulikaolaj; a dugattyús akkumulátor tipikus modellkódja a következő lenne: HXQ-A-20/31.5-L-Y-180.
2. A dugattyús akkumulátorral kapcsolatos különleges követelményekkel kapcsolatban kérjük, forduljon hozzánk.
3. A terv módosításának jogát fenntartjuk.

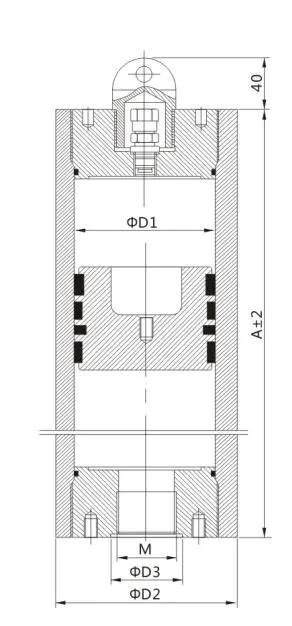

Modell kód és méret

	Modell kód	Névleges térfogat (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Megengedett üzemi nyomás (MPa)	ΦD3 (mm)	M	Súly (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
